批发销售得胜PH125电容式手机K歌直播麦克风

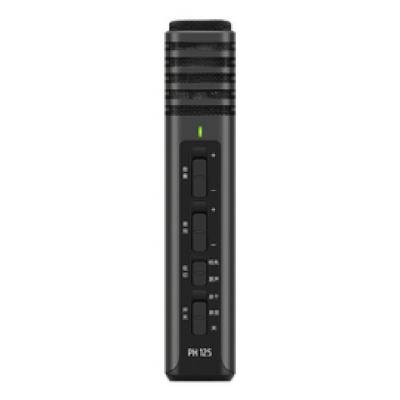

得胜(TAKSTAR) PH 125 电容式手机K歌直播麦克风 支持双手机直播 (黑色)

商品名称：得胜PH125
供电方式：USB供电
性能：得胜 PH125
类型：电容麦
用途：手机麦克风
信号传输：有线
接口类型：USB3.5接口

魅力四色 颜值品质双在线

声麦一体
好声音1秒立现

内置级K歌声卡音效
即插即用无需繁杂调试
好声音随口即出

K歌质更高
直播更有范

K歌高分直播圈粉

双手机直播 互不干扰更舒心

一只手机开直播，一只手机放伴奏，直播伴奏互不干扰

强大兼容性

为移动K歌、直播而设计，iOS/Android/Windows全兼容
智能手机、平板及电脑通吃、适用各类K歌/直播APP

强劲芯片处理
效果如同电容麦

内置DSP数字芯片，深度混响算法
现场环绕感更强，享受KTV般3D立体音效

电容式心型指向 欢唱无杂音

采用14mm电容音头，高灵敏度拾音
DSP降噪滤除杂音，具有压限功能，防止失真和爆音

智能美声 唱歌好听

三档美声效果随心切换，智能美化声音，助唱得高分

实时耳返监听
唱与听无缝衔接

耳返开启，所听即所唱，较低延时
耳返关闭，耳朵变安静
不让声音扰乱你的语言思绪

高低音、真假声来去自如

两段均衡调节，满足不同声线需要
原声演唱沉稳有力，明亮演唱清晰亮丽

录湿/录干一键切换

录湿满足K歌直播需要，录干满足后期合成需要
人性设计只为更懂你的心

欢唱8小时 直播不下线

内置1000mAh锂电池，充电2小时，持久续航
采用快充技术，支持边充边用

拾音器：电容式
指向性：心型指向
频率响应：30Hz-20KHz
混响模式：Reverb
灵敏度：-37±3dB(0db=1V/ Pa/m at 1KHz)
产品尺寸：137x27x27mm
净重：103g

主芯片：DSP
从芯片：MCU
数字均衡：EQ调节
电池类型：锂离子电池
电池容量：1000mAh
充电方式：USB 5V
使用时间：8小时以上

音频系统跳线盘的构造和焊接工艺

主要内容：
1、跳线盘的结构
2、焊接跳线盘的顺序
3、跳线盘的全通、半同、不同的对信号流向的影响
4、跳线盘的焊接工艺
跳线盘有上下两排孔，当面对跳线盘的背面，***的焊点是“地”的那一排定义为上排。常用的跳线盘有48孔和96孔两种。如下图所示，每排孔有96个座，每个座有5个焊点。

“+”连接线材的 “+”线
“+”跳点连接另一排对应的跳线座的“+”或“+”跳点，连接“+”或“+”跳点取决于半通或全通的连接方法。
“-”连接线材的“-”线
“-”跳点连接另一排对应的跳线座的“-”或“-”跳点，连接“-”或“-”跳点取决于半通或全通的连接方法。
“地”连接线材的“地”线

连接到跳线盘的连接线要求

“+”“-”“地”的线头长度是4mm，要上锡。
“地”线热缩管的长度是26mm。
“+”“-”“地”线套上线材热缩管后裸露的长度是26mm，剥线时留30mm。
线材热缩管的长度是15mm，在剥线前穿入线材，包住5mm裸露的线材。（如下图所示）

跳线盘焊接点套管的要求
套管并不是热缩管，有弹性，刚好能套住焊点，长度是15mm.

跳线盘之间的环线的长度是100mm，线头长度是4mm，要上锡。

环线使用mogami3159或mogami2944的“+”线和“-”线做环线
Mogami3159 红色环线接跳线盘“+”焊点，绿色环线接“-”和“地”焊点
Mogami2944 红色环线接跳线盘“+”焊点，透明环线接“-”和“地”焊点
跳线盘焊接的顺序

全通、半通、不通对信号流向的影响
跳线的上排孔跟下排孔的关系是全通时：
跳线插上排跳线孔时，下排的信号断开，跳线插下排跳线孔时，上排的信号断开。
上排的“地”线与“地”环线的一端焊接在上排跳线座的“地”
下排的“地”线与“地”环线的一端焊接在上排跳线座的“地”
“+”环线连接上下排跳线座的“+”跳点
“-”环线连接上下排跳线座的“-”跳点

跳线的上排孔跟下排孔的关系是半通时：

跳线插上排跳线孔时，下排的信号不断，跳线插下排跳线孔时，上排的信号断开。
上排的“地”线与“地”环线的一端焊接在上排跳线座的“地”
下排的“地”线与“地”环线的一端焊接在上排跳线座的“地”
上排的“+”线与“+”环线的一端连接在上排跳线座的“+”
下排的“+”环线的一端连接在下排跳线座的“+”跳点
上排的“-”线与“-”环线的一端连接在上排跳线座的“-”
下排的“-”环线的一端连接在下排跳线座的“-”跳点

跳线的上排孔跟下排孔的关系是不通时：
跳线盘插上孔不会影响下孔的信号，插下孔时不会影响上孔的信号。

上下排之间没有环线。

跳线盘焊完好，按上图的方法将线理顺，扎好。

在电视台施工现场记录的焊接工艺
