得胜PC-K500电容式录音麦克风套装版产品介绍

得胜(TAKSTAR) PC-K500 电容式录音麦克风(套装版)

商品名称：得胜PC-K500
供电方式：48V幻象
性能：晶体管
类型：电容麦
用途：录音麦克风
信号传输：有线
接口类型：卡侬

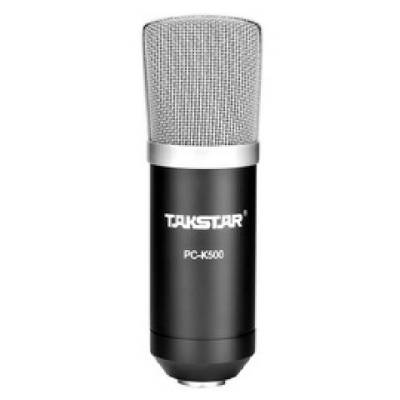

PC-K500 电容麦克风
“得胜PC-K系列电容麦克风以“这才是我的声音”为品牌口号，
努力打造网络K歌装备。“科声”PC-K系列电容麦克风是得胜公司
集众多技术骨干，历经数年反复测试研制而成的。

PC-K500产品特点：
层次分明，大气美观
整套配置，安装简便
本体采用高强度的全金属结构
香槟金/黑色本体外观设计
高性能镀金膜电容音头，抗高强声压，灵敏度高，解析力强

PC-K500 技术参数：
音头: 电容式麦克风
频率响应: 30Hz-20KHz
灵敏度: -34dB±2dB (0dB=1V/Pa at1KHz)
指向特性: 心型指向性
输出阻抗: 400Ω±30% (at 1KHz)
连接方式: XLR母卡侬 + 3.5mm双声道插头
负载阻抗: ≥1000Ω
等效噪声级: ≤18dB A (IEC 581-5)
较大输入声压级: 140dB (THD ≤1.0% at 1KHz)
重量: 350g
大小: 45 mm x 150mm (直径 x 长度)
供电方式: 48V幻象供电

防伪查询方法：
1、电话查询方式：拨打400-815-5888查询电话，按照语音提示步骤，输入16位防伪码，即可获得防伪查询结果。
2、短信查询方式:移动及联通用户皆编辑短信"82+16位防伪码"，发送到106610987，即可获得防伪查询结果。
3、网站查询方式：登陆兆信防伪系统网站 ，在防伪码查询栏输入16位防伪码，即可获得防伪查询结果。
4、其它防伪查询常见问题可登陆得胜*** /相关防伪页面进行查阅。

得胜(TAKSTAR)

品牌授权书

PC-K500麦克风描述 美好的音质 ***的风范

单体：电容式

指向性：心型

通道数：无

灵敏度：-34dB±3dB(0dB=1V/Paat1kHz)

信噪比：无

失真度：无

频率响应：30Hz-20kHz

输出阻抗：400Ω±30%(at1KHz)

频率范围：无

频率稳定度：无

负载阻抗：≥1000Ω

较大调制度：无

等效噪音级：≤18dBA(IEC581-5)

发射功率：无

谐波干扰比：无

假像干扰比：无

发射器频率控制：无

较大声压级：140dB(THD≤1.0%at1kHz)

输出方式：无

信道数：无

低频衰减：无

供电：无

接收机供电：无

频率间隔：无

使用电压：48V幻象供电

发射器供电：无

重量：3000g

其它：大小：Φ45mm×150mm(直径×长度)
输出连接方式：XLR母卡侬+3.5mm双声道插头

音质的好选择--动态范围压缩

如今，在音响界，如果谈资论辈，似乎再也没有像“动态范围压缩”这样堂而皇之地人为制造失真，反而受到好评的例子了!当然，除非你是狂热的音响“发烧友”，对声音质量绝不妥协。

更多的时候，你会权衡面积、器件成本、设计成本等因素，转而对动态范围压缩抛出橄榄枝。而TI具有动态范围压缩功能的立体声D类放大器的推出似乎也是情理之中的事情。

平常我们所说的动态范围是强声音与弱声音的强度差，单位用“db” 表示(即20Log10(P/Po))。一般语言的动态范围为20—40db，歌曲与音乐的动态范围为40—60db，交响乐的动态范围为70—120db。音频放大器的动态范围必须大于语言、音乐的动态范围。

“想唱就唱，唱的响亮”一下子红遍了大江南北，同时也点燃了便携式市场。便携设备同样要求放大器能够“唱的响亮”，但这受到了喇叭和电源电压的限制，功率越大、失真会越大、声音质量也会随之下降;同时更小的外形尺寸、***的功耗也是便携式产品也是***所追求的。

因此，在设计过程中，在整个电池使用寿命内均要提供高输出音量。仅以锂离子电池为例，其电压在3.0V—4.2V之间转换，如果直接供电，新电池的声音会很响亮，当电池电量即将耗尽时，声音会逐渐变小。此外，还许限制功耗。不同音源(如手机里MP3、FM收音机等来源)信号输入幅度是不等的，这就需要灵活控制输出外设，像耳机、喇叭等，甚至两个喇叭的灵敏度也不一样。同时，还需在***良好信噪比情况下将声音响度化。

面对这些设计挑战，当电池电压变化时，要保持足够大声音输出，简单的方法就是提供升压电路，TI此前提供了两款产品TPA2014D1、TPA2013D1，通过这种方法提供全电压之内恒定的输出功率。另外还有一个办法就是20年前就已经广为人知的动态范围压缩。

何为动态范围压缩?

顾名思义，动态范围压缩就是人为地压缩了动态范围，即将小信号根据需求放大若干倍、大信号不放大。普通CD典型动态范围是96 db，实际上经过人耳处理，噪声已经淹没了小信号，所以在小型便携设备中真正能听到的动态范围是60 db(人说话的动态范围只有20—40db)，这样额外的动态范围没有任何用，反而白白浪费系统功耗、精度，而且使得用户无法听清。而通过动态压缩，人为地控制信号，如将小信号放大10倍、大信号不放大，动态范围从1：1000db到1:100db，这样做虽然牺牲了动态范围，但当信号是小信号时，相对信号强度并没有变小。TI中国区高性能模拟产品业务开发经理张洪为以弦乐和交响乐为例，如果放大器的动态范围是1比100db(10万)，而弦乐的动态范围远远小于这个范围，因此没有任何失真。当播放摇滚音乐时，会将猛烈的鼓点增益变成小音乐，而人而对敲鼓的失真并不敏感，因而能够***用户对音乐的欣赏原汁原味。

这种动态范围压缩技术主要用于音乐欣赏、电话会议。“如果用手机、MP4学习英语，声音开的太轻有一些细节往往分辨不出来，声音开大就可以分辨出，但又会影响别人，这时候就需要动态范围压缩，”张洪为举了一个例子。

TI是较早接触立体声放大器的厂商，已经占据了D类放大器约40%的市场份额。IMS Research研究称未来几年，D类放大器市场将稳步增长。“因为全球现在主要便携式消费电子产品主流供应商都已经采用了D类放大器，因此市场份额不会出现大范围的突变，”张洪为说。在功能上，随着数字电视和数字广播的发展，数字音源会越来越多，逐步会有一些纯数字放大器进入市场，但目前两、三年内不会有明显变化，他预测。

述说A、B、AB、D类

TI今日推出的具有动态范围压缩功能的立体声D类放大器，与传统的A、B类放大器究竟有何区别?这样的命名规则背后又是怎样的秘密?

一般，晶体管功率放大器是由三极管组成，而三极管是由几组N-P、N-P结构成,该结构没有外加电压时是截止的，只有在外加一个偏置电压并高于其门限电压(硅管是0.6V，锗管0.2V)时，这个N-P结才会导通、有电流通过，三极管才开始工作。

A类功放就是把正向偏置定在输出功率的一半处，使功放在没有信号输入时也处于满负载工作状态，这样在整个信号周期内功放都导通且有电流输出。A类功放使三极管始终工作于线性区，因此A类功放几乎无失真，听感上质感特别好，尤其是小信号时，整个声音平衡，润滑，谐波丰富。 但A类功放效率低，一般不大于25%，而且A类功放由于工作电流高，在同样输出功率时其工作电压要低很多，因此其输出峰值电压就受到限制，同时其输入电压也受到输出电压的放大器放大系数的限制。因此音乐的大动态表现就受影响。

B类放大器就是不外加固定偏置电压，通过信号电压打开，因此当信号电压小于0.6V时(硅管为例)三极管处于截止状态，输出为零。只有当信号电压大于等于0.6V时三极管才导通，放大器开始工作、输出端有信号输出。这样小信号在输出波形图上是与X轴重合的直线，即产生失真，而且输入信号中小信号越多，失真越严重。在听感上，就会出现音乐细节丧失，小信号变得模糊、微弱，整个乐曲变得不连贯。 而且B类功率放大级必须用两只晶体管组成推挽电路，一只管子工作于信号电压的正半周，另一只则工作于信号电压的负半周，这种电路中当一只管子导通工作时，另一只就处于截止状态，当信号电压的另外半周来到时二只管子的工作状态正好交换，这时交越失真自然是免不了。但是B类功放的效率很高，可达到75%以上，因此可以使用较小的功率管输出较大功率，另外推挽电路对抑制偶次谐波有作用，以减低非线性失真。

针对B类功放存在的缺点设计人员就在三极管的输入端上加上一个预置的固定的略小于门限电压的偏置电压，就使得三极管在静态时输出级电流稍大于零，使得很小的信号电压时三极管也能导通，有电流输出，使得晶体管有大于信号半个周期的时间处于导通，交越失真也就不存在了，这就是AB类，AB类功放既克服了B类功放存在的问题，而电效率也大大高于A类功放。
