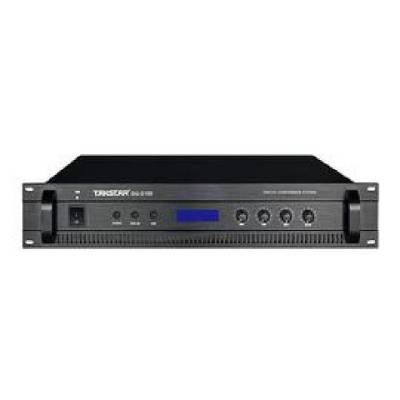

得胜(TAKSTAR) DG-S100 手拉手会议系统 主机

商品名称：得胜DG-S100
供电方式：插入式供电
性能：得胜 DG-S100
类型：其它
用途：会议麦克风
信号传输：有线
接口类型：其它

多功能会议系统
轻松应对多种会议需求

得胜 DG-S100 手拉手会议系统由主机、主席单元
及代表单元组成，电容式麦克风，单指向性

DG-S100T1主席优先发言

一键优先发言，便于控制会议秩序
红色按键：优先发言 (代表无法发言)
黑色按键：发言键 (开/关）

系统设置方便

采用8芯“T型手拉手”连接技术
支持线路“热插拔”，拔除单元连接线后
再连接时无需重新设置

系统连接参考图

安装方便，代表单元可支持四线路同时输入

8+2=方便的会议体验

得胜 DG-S100 主机具有8进2出视频矩阵
支持多种控制协议
可配套市面上大部分摄像机

单元由系统主机供电，使用18V安全电压

RJ45/RS232接口

DG-S100 主机具备RJ45/RS232接口
通过电脑配合专用软件
可集中进行会议单元管理及视频管理

代表单元数量随意组合
可容纳多达250台单元

主席单元及代表单元数量可随意按需组合
单元总容量可多达250台
各种类型会议轻松驾驭

坚固材质 经久耐用

DG-S100T2 代表机采用ABS工程原料制作
主机采用金属合金制作
优良材质，美观耐用

远距离清晰拾音

话筒拾音距离可达20厘米

中/英文提示音

◆主机频率响应：100Hz ~18KHz
◆单元频率响应：50-16kHz
◆话筒灵敏度：-42dB±2dB

◆参考授话距离：15cm-60cm
◆总谐波失真：在100Hz~18KHz
◆会议系统声音输出小于0.1%

标准配置

功放机常见故障的解决方法

　　众所周知，日常生活中我们使用功放机，时间久了之后可能就会出现各种各样的问题，那么，功放机出现问题的情况下应该怎么解决呢？隔山如隔行，虽然不是所有的人都能解决的，但是了解一些相关方面的知识会使你迎刃而解。下面介绍功放机的三种常见故障及维修方法。
　　一、整机不工作
　　整机不工作的故障表现为通电后放大器无任何显示，各功能键均失效，也无任何声音，像未通电时一样。
　　检修时首先应检查电源电路。可用万用表测量电源插头两端的直流电阻值(电源开关应接通)，正常时应有数百欧姆的电阻值。若测得阻值偏小许多，且电源变压器严重发热，说明电源变压器的初级回路有局部短路处；若测得阻值为无穷大，应检查保险丝是否熔断、变压器初级绕组是否开路、电源线与插头之间有无断线。有的机器增加了温度保护装置，在电源变压器的初级回路中接人了电流保险丝(通常安装在电源变压器内部，将变压器外部的绝缘纸去掉即可见到)，它损坏后也会使电源变压器初级回路开路。
　　若电源插头两端阻值正常，可通电测量电源电路各输出电压是否正常。对于采用系统控制微处理器或逻辑控制电路的放大器，应着重检查该控制电路的供电电压(通常为+5V)是否正常。如无+5V电压，应测量三端稳压集成电路7805的输入端电压是否正常，若输入端电压不正常，应检查整流、滤波电路。若7805输入端电压正常，而输出端无十5V电压或电压偏低，可断开负载看+5V电压能否恢复正常。若+5V电压正常，则故障在负载电路；若+5V电压仍不正常，则故障在7805本身。若系统控制电路的+5V供电电压正常，应再检查微处理器的时钟及复位信号是否正常、键控与显示驱动电路有无损坏。
　　二、噪声大
　　放大器的噪声有交流声、爆裂声、感应噪声和白噪声等。
　　检修时，应先判断噪声来自于前级还是来自于后级电路。可把前、后级的信号连接插头取下，若噪声明显变小，说明故障在前级电路；反之，故障在后级电路。交流声是指听感低沉、单调而稳定的100Hz交流哼声，主要是电源部分滤波不良所致，应着重检查电源整流、滤波和稳压元件有无损坏。前、后级放大电路电源端的退耦电容虚焊或失效，也会产生一种类似交流声的低频振荡噪声。
　　感应噪声是成分较复杂且刺耳的交流声，主要是前级电路中的转换开关、电位器接地不良或信号连线屏蔽不良所致。爆裂声是指间断的“劈啪”、“咔咔”声，在前级电路中，应检查信号输入插头与插座、转换开关、电位器等是否接触不良，耦合电容有无虚焊、漏电等。后级放大电路应检查继电器触点是否氧化、输 入耦合电容有无漏电或接触不良。另外，后级电路中的差分输入管或恒流管软击穿，也会产生类似电火花的“咔咔”噪声。白噪声是指无规则的连续“沙沙”声，通常是由前、后级放大电路中的输入级晶体管、场效应管或运放集成电路的性能不良产生的本底噪声，检修时，可用同规格的元件代换试之。
　　三、音量轻
　　所谓音轻故障，是指音频信号在放大传输过程中，因某个放大级放大量变化或在某个环节被衰减，使放大器的增益下降或输出功率变小。检修时，首先应检查信号源和音箱是否正常，可用替换的办法来检查。然后检查各类转换开关和控制电位器，看音量能否变大。
　　若以上各部分均正常，应判断出故障是在前级还是在后级电路。对于某一个声道音轻，可将其前级电路输出的信号交换输入到另一声道的后级电路，若音箱的声音大小不变，则故障在后级电路；反之，故障在前级电路。后级放大电路造成的音轻，主要有输出功率不足和增益不够两种原因。可用适当加大输入信号(例如将收录机输出给扬声器的信号直接加至后级功放电路的输入端，改变收录机的音量，观察功放输出的变化)的方法来判断是哪种原因引起的。
　　若加大输入信号后，输出的声音足够大，说明功放输出功率足够，只是增益降低，应着重检查继电器触点有无接触电阻增大、输入耦合电容容量减小、隔离电阻阻值增大、负反馈电容容量变小或开路、负反馈电阻阻值增大或开路等现象。若加大输入信号后，输出的声音出现失真，音量并无***增大，说明后级放大器的输出功率不足，应先检查放大器的正、负供电电压是否偏低(若只是一个声道音轻，可不必检查电源供电)、功率管或集成电路的性能是否变差、发射极电阻阻值有无变大等。前级电路中转换开关、电位器所造成的音轻，采用直观检查较易发现，可对其进行清洗或更换。如怀疑某信号耦合电容失效，可用同值电容并联试之；放大管或运放集成电路性能不良，也可用代换法检查。另外，负反馈元件有问题，也会造成电路增益下降。
　　调音台在实际的操作当中，如果不具备一定的相关知识，操作起来相当吃力，同时，其音质效果往往不尽人意。因此，为了提高调音台的输出效果，学习和了解调音台的相关知识显得至关重要。
　　1、声音刺耳：原因：高频能量过强；解决方法：衰减6KHz；
　　2、声音有烦躁感：原因：高频不柔顺；解决方法：衰减8K-1OKHz；
　　3、声音发毛：原因：超高频能量过强；解决方法：衰减12K-16KHz;
　　4、话筒干、唱歌累：原因：话筒中频能量不够；解决方法：提升800Hz频段；
　　5、低音硬：原因：***音上限能量太强；解决方法：衰减125-160Hz；
　　6、低音散：原因：低频下限能量过大；解决方法：提高***音下限频率.
